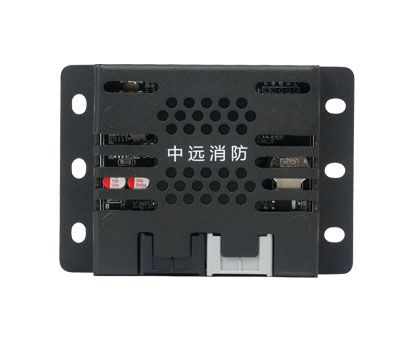

EVFH-TCQ03-ZY
报警装置由探测单元、控制单元、显示单元组成。本产品可对锂电池箱内早期火灾隐患、火情持续监测，及时向驾驶员输出声光报警信号，支持自动、手动模式启动灭火装置，控制电池箱内部火情；集成隐患上报、火情识别、应急灭火功能。
产品外形尺寸紧凑，支持多样化安装方式；可按需选配转接板调整安装尺寸。工作电压 DC9～36V，支持就近供电，降低安装布局限制。
装置具备一氧化碳浓度显示功能。操作方式：在主菜单选择 “03 读取数据”，选定探测单元地址（默认地址 01），按下确认键读取数值，实时展示电池箱内一氧化碳检测浓度。
| 序号 | 项 目 | 单位 | 技术指标 |
| 1 | 装置型号 | — | EVFH-TCQ03-ZY |
| 2 | 执行标准 | Q／JSZY 006-2021 | |
| 3 | 额定工作电压 | V | DC 24 |
| 4 | 工作电压范围 | V | DC9～36 |
| 5 | 巡检电流 | mA | ≤120（以 10 区为例） |
| 6 | 瓶组额定工作压力 | MPa | 12.5 |
| 7 | 灭火介质类型 | 锂电池专用气体灭火剂 | |
| 8 | 灭火剂质量 | Kg | 4.8 |
| 9 | 灭火剂喷放时长 | s | 60≤t≤120 |
| 10 | 灭火时长 | s | 最小 10 |
| 11 | 工作温度范围 | ℃ | -40～+85 |
| 12 | 工作环境湿度 | RH | ≤95% |
| 13 | 温度报警范围 | ℃ | 72 |
| 14 | 一氧化碳报警设定值 | （体积分数） | 190×10-6 |
| 15 | 气体传感器寿命 | 年 | 3 |
| 16 | 灭火剂喷射形式 | 全淹没均衡喷射 | |
| 17 | 通讯线制 | CAN 总线 | |
| 18 | 系统启动方式 | — | 自动、电气手动和手动紧急 |
| 19 | 可保护电池箱数量 | 个 | 1～10（可选，可扩展） |
| 20 | 预留 I/O 端口 | GPS/GIS/BMS/RMC/测试/Flash Rom | |
| 21 | 外形尺寸 | mm | 控制单元：193（L）× 153（W）×30（H）探测单元：82.2（L）×65.5（W）×22.5（H）显示单元：126.2（L）×61.5（W）× 16（H） |
